Τόπος καταγωγής: | Κίνα |
Μάρκα: | CENO |
Πιστοποίηση: | CE,RoHS,ISO9001,UL |
Αριθμό μοντέλου: | Ημερομηνία έναρξης ισχύος: |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Καρτόνι/Κατά αίτηση |
Χρόνος παράδοσης: | 1 ΕΒΔΟΜΑΔΑ |
Όροι πληρωμής: | T/T, PayPal, Western Union |
Δυνατότητα προσφοράς: | 500pcs το μήνα |
Κυκλώματα & ρεύμα: | 3 κυκλώματα*10A | Τάση εκτίμησης: | 0~220VAC/VDC |
---|---|---|---|
Δυνατότητα διηλεκτρικής: | ≥ το 1000VAC@50Hz | Αντίσταση απομόνωσης: | ≥500MΩ@500VDC |
Αντίσταση επαφής: | 30mΩ (50rpm) | Υλικό επαφής: | Πολύτιμο μέταλλο |
Υλικό στέγασης: | κράμα αργιλίου | Θερμοκρασία λειτουργίας: | -20°C~+60°C |
Εργασιακή υγρασία: | 60%RH | Βαθμός προστασίας IP: | IP51 |
Λειτουργούσα ταχύτητα: | 0~300 περιστροφές/λεπτό | Μέγεθος καλωδίων μολύβδου: | AWG 17# Τήνιο επικαλυμμένο σύρμα Teflon® UL |
Μήκος καλωδίων μολύβδου: | Στροφέας: στάτης 300mm: 300mm | Εσωτερική διάμετρος: | Ø61 χιλιοστά |
Εξωτερική διάμετρος: | Ø105mm | Εγκατάσταση: | Ασφαλής στατήρας με αντιτροχιακή ροτόρα κίνησης άξονα λειτουργεί |
Υψηλό φως: | Μέσα από τρύπα αλυσίδα ολίσθησης,Δαχτυλίδι ολίσθησης με ηλεκτρικές συνδέσεις |

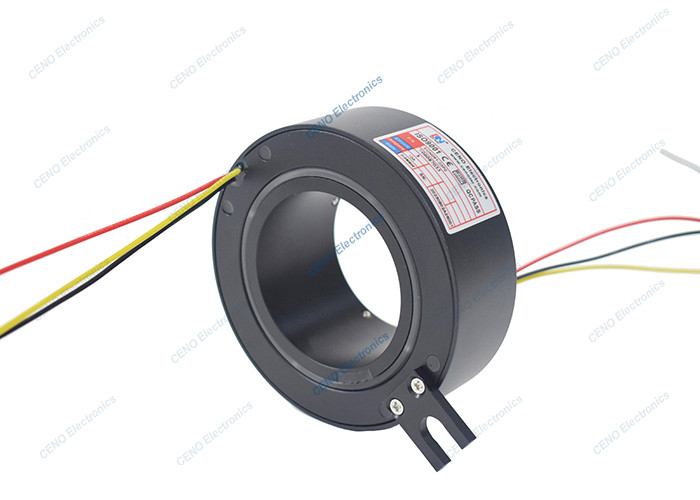

ECN061-03P2 είναι το νέο δαχτυλίδι ολίσθησης CENO, συχνά ονομάζεται δαχτυλίδι ολίσθησης κούφου άξονα, δαχτυλίδι ολίσθησης ισχύος, αγωγός δαχτυλίδι ολίσθησης ή ηλεκτρική σύνδεση.Το δαχτυλίδι διαφυγής ισχύος είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από μια σταθερή σε μια περιστρεφόμενη δομήΜπορεί να εφαρμοστεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί απεριόριστη, διαλείπουσα ή συνεχή περιστροφή κατά τη μετάδοση ισχύος και δεδομένων.Διαθέτει πολλές τεχνολογίες επαφής κατάλληλες για την εφαρμογήΠερισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε μαζί μας.
Χαρακτηριστικά
Εφαρμογή
Προαιρετικό
Προδιαγραφές
ρεύμα και κυκλώματα |
3 κυκλώματα *10A |
Διοριστική τάση | 0~220VAC/VDC |
Δυνατότητα διηλεκτρικής | ≥ 1000VAC@50Hz |
Αντίσταση απομόνωσης | ≥ 500MΩ@500VDC |
Ηλεκτρικός θόρυβος | 30mΩ (50rpm) |
Υλικό επαφής | Πολύτιμο μέταλλο |
Υλικό στέγασης | Σύνθετα αλουμινίου |
Θερμοκρασία λειτουργίας | -20°C~+60°C |
Εργασιακή υγρασία | 60 % RH |
Βαθμός προστασίας ΠΙ | Διάκριση IP51 |
Ταχύτητα λειτουργίας | 0~300 στροφές/δευτερόλεπτο |
Εσωτερική διάμετρος | Ø61 χιλιοστά |
Μέγεθος καλωδίου μολύβδου | AWG17# Σύρμα Τεφλόν® UL |
μήκος καλωδίου μολύβδου | Ροτόρ: 300 mm; Στατήρας: 300 mm |
Τρόπος εγκατάστασης | Ασφαλής στατήρας με αντιτροχιακή ροτόρα κίνησης άξονα λειτουργεί |
Σχεδιασμός περίγραμμα
Περισσότερες πληροφορίες σχετικά με τον τύπο του δαχτυλιδιού
Το δαχτυλίδι γλιστρίσματος είναι ένας ηλεκτρικός συνδετήρας που μπορεί να μεταφέρει σήματα και ισχύ κατά την περιστροφή.Τα κύρια συστατικά του δαχτυλιδιού είναι το ηλεκτρικό δαχτυλίδι και η ηλεκτρική βούρτσαΗ σχετική περιστρεφόμενη σύγκλιση μεταξύ του ηλεκτρικού δαχτυλιδιού και της ηλεκτρικής βούρτσας χρησιμοποιείται για την ολοκλήρωση της μετάδοσης σήματος και ισχύος.Η δομή του ηλεκτρικού περιστρεφόμενου δαχτυλιδιού διαφέρει σημαντικά ανάλογα με τις διάφορες περιπτώσεις που χρησιμοποιείται και το μέγεθος του ρεύματος που πρέπει να μεταδοθείΠόσο ρεύμα μπορεί να ονομαστεί μεγάλο δαχτυλίδι γλιστρίσματος ρεύματος;
Το ηλεκτρικό ρεύμα αναφέρεται στην κατεύθυνση κίνησης του ηλεκτρικού φορτίου.Υπό την επίδραση της δύναμης του ηλεκτρικού πεδίουΗ ένταση του ρεύματος ονομάζεται ένταση του ρεύματος.σε εξοπλισμό βιομηχανικής αυτοματοποίησηςΓια ορισμένα μεγάλα και υψηλής ισχύος εξοπλισμού, το ρεύμα μπορεί να φτάσει εκατοντάδες έως χιλιάδες.ένα τόσο μεγάλο ρεύμα έχει υψηλότερες απαιτήσεις για το δαχτυλίδι γλιστρίσματοςΧωρίς μια ορισμένη τεχνική ισχύ, είναι αδύνατο να κατασκευαστεί ένα προϊόν μακράς διάρκειας.
Εάν ο δακτύλιος μεταδίδει μεγάλο ρεύμα, τόσο ο ηλεκτρικός δακτύλιος όσο και η βούρτσα θα πρέπει να έχουν μια ορισμένη ικανότητα μεταφοράς ρεύματος, οπότε πρέπει να υπάρχει ένα ορισμένο πλάτος επαφής μεταξύ των δύο,επειδή κάθε ηλεκτρικό δαχτυλίδι γλιστρίσματος και κάθε βούρτσα στη σύνδεση Η επιφάνεια επαφής είναι μια ολοκληρωμένη και ευρύτερη επιφάνεια επαφήςΓια να διασφαλιστεί ότι τα δύο είναι σε συνολική επαφή στην κατεύθυνση πλάτους, όχι μόνο απαιτείται να επιτύχουν υψηλή ακρίβεια σχήματος κατά την επεξεργασία,Αλλά και η ακρίβεια της θέσης της βούρτσας κατά τη διάρκεια της συναρμολόγησης., και η επεξεργασία και η συναρμολόγηση είναι πιο δύσκολες, γεγονός που θα επηρεάσει αναπόφευκτα το κόστος και την αποτελεσματικότητα.η βούρτσα πρέπει να πιέζεται στην επιφάνεια του ηλεκτρικού δαχτυλιδιού γλιστρίσματος με μεγαλύτερη πίεσηΠαρ' όλα αυτά, η βούρτσα και το ηλεκτρικό δαχτυλίδι γλιστρίσματος βρίσκονται στην ευρεία κατεύθυνση.Έτσι θα προκαλέσει αναπόφευκτα μια μεγάλη ποσότητα θερμότητας που παράγεται κατά τη διάρκεια της εργασίαςΓνωρίζουμε ότι το ρεύμα έχει τρεις κύριες επιδράσεις:
1. Θερμική επίδραση
Ο αγωγός παράγει θερμότητα όταν ενεργοποιείται.Ο πιο γνωστός νόμος του Τζούλ είναι ο νόμος που ποσοτικά δηλώνει ότι το ρεύμα αγωγής μετατρέπει την ηλεκτρική ενέργεια σε θερμική ενέργεια.
2Μαγνητική επίδραση
Μαγνητική επίδραση ηλεκτρικού ρεύματος: Ο Όρστεντ ανακάλυψε ότι κάθε σύρμα με ηλεκτρικό ρεύμα μπορεί να παράγει ένα μαγνητικό πεδίο γύρω του, το οποίο ονομάζεται μαγνητική επίδραση ηλεκτρικού ρεύματος.
3Χημικές επιπτώσεις
Η χημική επίδραση του ηλεκτρισμού είναι κυρίως η συμμετοχή φορτισμένων σωματιδίων (ηλεκτρονίων ή ιόντων) στο ρεύμα για να προκαλέσει χημικές αλλαγές στη ύλη.Η ηλεκτρόλυση του νερού ή η ηλεκτροκάλυψη στη χημεία είναι η χημική επίδραση του ηλεκτρικού ρεύματος.
Εάν αυτά τα τρία αποτελέσματα δεν επιλυθούν καλά, θα επηρεάσουν επίσης τη συνολική απόδοση του δαχτυλιδιού γλίστρου, μειώνοντας έτσι σημαντικά τη διάρκεια ζωής του δαχτυλιδιού γλίστρου.Quansheng παρέχει ένα υψηλού ρεύματος ηλεκτρικό περιστρεφόμενο δαχτυλίδι γλιστρού για να λύσει το υπάρχον υψηλού ρεύματος ηλεκτρικό περιστρεφόμενο δαχτυλίδι γλιστρούΤο πρόβλημα της μεγάλης παραγωγής θερμότητας μεταξύ της ηλεκτρικής βούρτσας και του ηλεκτρικού δακτυλίου γλιστρίσματος περιλαμβάνει τον άξονα δακτυλίου γλιστρίσματος.Ο άξονας του δακτυλιδιού γλιστρίσματος είναι εναλλάξ με μανδύα με μονωτές και ηλεκτρικούς δακτυλίους γλιστρίσματοςΟι χρωματικές άκρες κάθε ηλεκτρικού δαχτυλιδιού και του άξονα του δαχτυλιδιού ταιριάζουν. Η περιφερειακή περιφέρεια του ηλεκτρικού δαχτυλιδιού παρέχεται αντίστοιχα με αντίστοιχες συσκευές βούρτσας.Οι συσκευές βούρτσας περιλαμβάνουν μια πλάκα λεωφορείου και μια ομάδα βούρτσαςΗ ομάδα βουρτσών αποτελείται από μονάδες βουρτσών που τοποθετούνται στην πλάκα του λεωφορείου σε διαστήματα κατά μήκος του άξονα του ηλεκτρικού δακτυλίου γλιστρίσματος.και το εργαζόμενο άκρο κάθε μονάδας βούρτσας πιέζεται ελαστικά κατά της επιφάνειας του ηλεκτρικού δαχτυλιδιού που αντιστοιχεί στη συσκευή βούρτσας για να σχηματιστεί μια περιστρεφόμενη σύγκλιση με αυτήνΜετά από μια σειρά τεχνικών μετασχηματισμών και βελτιστοποιήσεων, το δαχτυλίδι γλιστρίσματος μπορεί να αντέξει ρεύμα μέχρι 3000A και να διατηρήσει μεγαλύτερη διάρκεια ζωής.που είναι πολύ καλύτερο από το τεχνικό επίπεδο των ομολόγων του!
