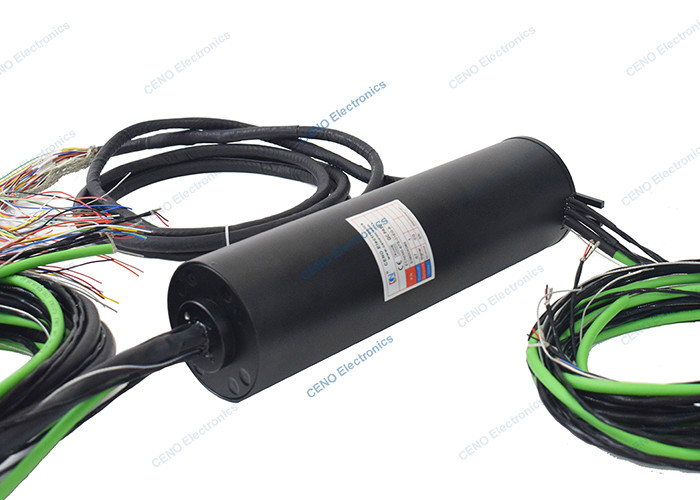

1000M Gigabit Ethernet Slip Ring με RS485 για βιομηχανικό αυτόματο ρομπότ
Το ECN000-67S-01EG-B είναι το νέο Gigabit Ethernet Slip Ring του CENO που συνδυάζει σήμα κυκλωμάτων, RS485 με 1 σήμα κυκλώματος Gigabit Ethernet.Το Ethernet και το RS485 έχουν τα δικά τους πλεονεκτήματα στο σχεδιασμό και τις εφαρμογέςΤο RS485 έχει θέση σε συγκεκριμένες εφαρμογές λόγω της καθοριστικής συμπεριφοράς του, της μεγάλης απόστασης μετάδοσης και της δυνατότητας πολλαπλών σταθμών, ενώ το Ethernet έχει ευρεία κάλυψη δικτύου και ευελιξία.Μπορεί να χρησιμοποιηθεί σε εφαρμογές τηλεχειρισμού όπως ο έλεγχος διαδικασιών, έλεγχο ρομπότ και έλεγχο παρακολούθησης κλπ.
Χαρακτηριστικά
- Συνδυάζει 1000M Ethernet, σήματα με RS485, και μπορεί να ενσωματώσει διάφορα δεδομένα ή σήματα
- Μεγάλη απόσταση μετάδοσης
- Εύκολη εγκατάσταση & Δωρεάν συντήρηση
Εφαρμογές
- Βιομηχανικές αυτόματες μηχανές
- Ρομπότ
- Σύστημα παρακολούθησης
- Σύστημα ασφαλείας
- Ιατρικός εξοπλισμός
Προαιρετικό
- Κύκλωμα, τάση, ρεύμα
- Σήματα και δεδομένα
- Υλικά
- Αξία IP
- Ταχύτητα
Προδιαγραφές
|
Δελτίο ΕΚΑΧ αριθ.
|
Προδιαγραφές |
| ρεύμα και κυκλώματα |
47 κυκλώματα * 2A, 1 κυκλώματα * PE, 1 κυκλώματα * RS485, 9 κυκλώματα * σήμα, 1 κυκλώματα * Gigabit Ethernet |
| Διοριστική τάση |
0-50VAC/VDC |
| Δυνατότητα διηλεκτρικής |
≥ 300VAC@50Hz (σημείο) |
| Αντίσταση απομόνωσης |
≥ 100MΩ@300VDC |
| Αντίσταση επαφής |
≤ 70mΩ (50rpm) |
| Υλικό επαφής |
Χρυσό σε Χρυσό |
| Υλικό στέγασης |
Άλλες χημικές ενώσεις |
| Θερμοκρασία λειτουργίας |
-20°C~+60°C |
| Εργασιακή υγρασία |
60 % RH |
| Βαθμός προστασίας ΠΙ |
Διάκριση IP51 |
| Ταχύτητα λειτουργίας |
0~550 στροφές ανά λεπτό |
| Εξωτερική διάμετρος |
Ø86 mm |
| Μέγεθος καλωδίου μολύβδου |
AWG24#;
8 πυρήνες στροβιλισμένο προστατευμένο σύρμα ((AWG24#) ·
Δύο πυρήνες στρεβλωμένο προστατευμένο σύρμα ((AWG24#) ·
Κατηγορία 5E
|
| μήκος καλωδίου μολύβδου |
Δοκιμαστικό σύστημα: |
| Εγκατάσταση |
Φτιάξτε πλευρά του στατήρα με αντι-στροφή πλευρική άξονα οδηγεί ροτέρ λειτουργεί |
Σχέδιο περίγραμμα
Περισσότερες πληροφορίες σχετικά με αυτό το δαχτυλίδι γλιστρίσματος σήματος χαμηλής θερμοκρασίας eternet
Η CENO σχεδιάζει και κατασκευάζει δαχτυλίδια γλιστρίσματος για περίπου 20 χρόνια.Αυτό το δαχτυλίδι είναι ειδικά σχεδιασμένο για να συνδυάσει διαφορετικά ηλεκτρικά και σήματα συστατικά, συμπεριλαμβανομένης της ισχύοςΤο σχεδιασμό της φλάντζας του καθιστά εύκολη την εγκατάσταση και λειτουργεί άψογα σε όλα τα καιρικά συνθήκες.
Το Radar Antenna Slip Ring είναι ένα απαραίτητο συστατικό για οποιαδήποτε εφαρμογή ραντάρ κεραίας.και μπορεί να μεταφέρει δεδομένα και ενέργεια μεταξύ στατικών και περιστρεφόμενων μερών της κεραία με ελάχιστη αντίστασηΤο δαχτυλίδι γλιστρίσματος παρέχει επίσης αξιόπιστη και ακριβή μεταφορά των σημάτων Ethernet, εξασφαλίζοντας ομαλή επικοινωνία μεταξύ της κεραίας και του συστήματος ραντάρ.
Ένα από τα βασικά χαρακτηριστικά αυτού του δαχτυλιδιού είναι η ικανότητά του σε χαμηλές θερμοκρασίες.το οποίο το καθιστά ιδανικό για χρήση σε σκληρά περιβάλλονταΕπιπλέον, το καινοτόμο σχεδιασμό του το καθιστά εξαιρετικά ανθεκτικό στην φθορά και απαιτεί ελάχιστη συντήρηση.
Η εγκατάσταση του δαχτυλιδιού γλιστρίσματος ραντάρ είναι γρήγορη και εύκολη, χάρη στο σχεδιασμό της φλέβας.Με το προϊόν μας, μπορείτε να είστε βέβαιοι ότι παίρνετε την καλύτερη ποιότητα για τα χρήματα σας.
Συμπερασματικά, το Radar Antenna Slip Ring είναι απαραίτητο για οποιαδήποτε εφαρμογή ραντάρ κεραίας.Είναι ειδικά σχεδιασμένο για τη μεταφορά διαφορετικών ηλεκτρικών και σηματοδοτικών συστατικών ενώ λειτουργεί αξιόπιστα σε συνθήκες χαμηλής θερμοκρασίας.Η σχεδίαση της φλάντζης της καθιστά εύκολη την εγκατάσταση και ελαχιστοποιεί κάθε πιθανό χρόνο διακοπής λειτουργίας.Είναι η τέλεια λύση για τις ανάγκες της κεραίας ραντάρ σας..
Η Υπηρεσία μας
1Απάντησε σε 24 ώρες.
2Παρακαλούμε ενημερώστε μας ποια είδη σας ενδιαφέρουν και η εύλογη τιμή θα σας δοθεί μετά την παραλαβή της νέας σας έρευνας το συντομότερο δυνατό.
3Απάντησε λεπτομερώς στην ερώτηση.
4- Λύσαμε το πρόβλημα μαζί σας κατά τη χρήση των προϊόντων μας.
5Θα σας προσφέρουμε δείγματα για τη μελλοντική μας συνεργασία.
Γενικές ερωτήσεις
1Τι κάνουμε;
Εστιάζουμε στην ανάπτυξη, το σχεδιασμό, την κατασκευή υψίστης ποιότητας γλιστρίνων και προσφέρουμε διάφορες λύσεις για περιστρεφόμενα συστήματα.
2Πόσο καιρό είμαστε στη δουλειά;
Η CENO ξεκίνησε την επιχείρηση των δαχτυλιδιών από το 2009. Έχουμε χιλιάδες πελάτες που δέχτηκαν τα προϊόντα ή τις υπηρεσίες μας.
3- Τι είναι το δαχτυλίδι;
Ένα δαχτυλίδι γλιστρίσματος είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από μια σταθερή σε μια περιστρεφόμενη δομή.Ένα δαχτυλίδι γλιστρίσματος μπορεί να χρησιμοποιηθεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί περιστροφή κατά τη μετάδοση ισχύος ή σημάτωνΜπορεί να βελτιώσει τις μηχανικές επιδόσεις, να απλοποιήσει τη λειτουργία του συστήματος και να εξαλείψει τα καλώδια που είναι επιρρεπή σε ζημιές που κρέμονται από κινητές ενώσεις.
4Πώς να διαλέξω ένα δαχτυλίδι;
Η σωστή επιλογή λύσης δαχτυλιδιού γλιστρού απαιτεί λεπτομέρειες σχετικά με τις λειτουργικές παραμέτρους της εφαρμογής σας, συμπεριλαμβανομένων των συνολικών κυκλωμάτων, της τάσης και των αμπερών ανά κυκλώμα, της ταχύτητας λειτουργίας και του τύπου τοποθέτησης.Ένα καλό μέρος για να ξεκινήσετε την αναζήτησή σας είναι με τα τυπικά δαχτυλίδια γλιστρίσματος.Εάν είστε βέβαιοι ότι μια προσαρμοσμένη / τροποποιημένη λύση είναι πιθανότατα απαραίτητη ή χρειάζεστε βοήθεια στην επιλογή σας, επικοινωνήστε μαζί μας για να ξεκινήσετε.
5Προσφέρετε προσαρμοσμένα δαχτυλίδια;
Ναι, εάν είστε βέβαιοι ότι μια προσαρμοσμένη / τροποποιημένη λύση είναι πιθανότατα απαραίτητη ή χρειάζεστε βοήθεια στην επιλογή σας, επικοινωνήστε μαζί μας για να ξεκινήσετε.Οι μηχανικοί μας θα βρουν την τέλεια λύση για τις ανάγκες σας..
Γιατί με το CENO;
Η CENO είναι μια τεχνολογική εταιρεία στον τομέα των δαχτυλιδιών που ασχολούνται με την έρευνα και την ανάπτυξη, την παραγωγή και τις πωλήσεις.Έχουμε προηγμένο εξοπλισμό και υψηλής ακρίβειας όργανα δοκιμής για να διασφαλίσουμε την ποιότητα των προϊόντων και την αξιόπιστη απόδοσηΗ περιοχή της εγκατάστασης καλύπτει 3000 τετραγωνικά μέτρα και βρίσκεται στο Shenzhen της Κίνας.
