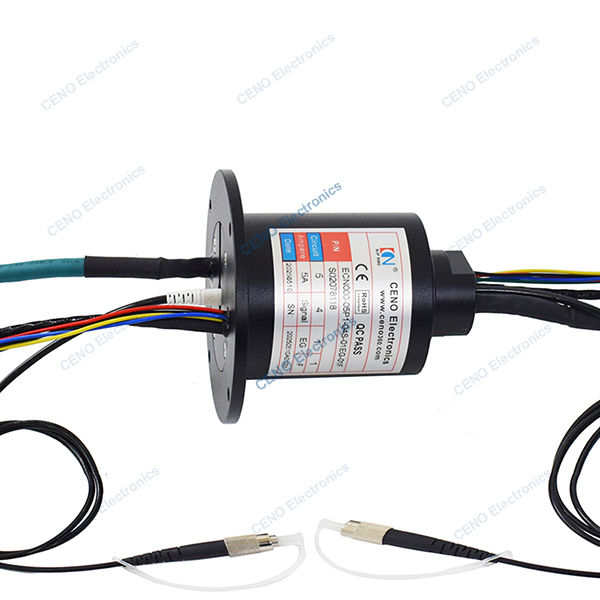

Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring
  • Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring
  • Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring
  • Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring
  • Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring
Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring

Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring

Τόπος καταγωγής Κίνα
Μάρκα CENO
Πιστοποίηση CE,RoHS,ISO9001,UL
Αριθμό μοντέλου ECN000-05P1-04S-01EG-01F
Λεπτομέρειες για το προϊόν
Οπτικές ίνες:
5 * 5A, 4 * σήμα, 1 * Ethernet, 1 * οπτική ίνα
Διοριστική τάση:
0 ~ 220 VAC/VDC
Διηλεκτρική Αντοχή:
≥ το 1000VAC@50Hz ≥ το 300VAC@50Hz
Αντίσταση απομόνωσης:
≥500MΩ@500VDC ≥100MΩ@300VDC
Αντίσταση επαφής:
≤ 10mΩ
Υλικό επαφής:
Πολύτιμο μέταλλο
Υλικό Κατασκευής:
Κράμα αλουμινίου
Θερμοκρασία εργασίας:
-40°C~+50°C
Εργασιακή υγρασία:
60 % RH
Βαθμός προστασίας ΠΙ:
Διάκριση IP51
Ταχύτητα λειτουργίας:
0~300rpm
Εξωτερική διάμετρος:
Ø56mm
Μέγεθος και μήκος καλωδίου μολύβδου:
Κατόπιν αιτήματος
Μέγεθος κύματος:
1310/1550
Απώλεια ενθέτων:
<2dB
Απώλεια απόδοσης:
<30dB
Απόκλιση απώλειας εισαγωγής:
＜±0.5dB
Συνδετήρας:
FC
Τρόπος εγκατάστασης:
Εγκατάσταση φλάντζης
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1pcs
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Αίτημα Cartons/As
Χρόνος παράδοσης
1 Εβδομάδες
Όροι πληρωμής
Τ/Τ, PayPal, Western Union
Δυνατότητα προσφοράς
1000 κομμάτια το μήνα
Περιγραφή του προϊόντος

Δακτύλιος ολίσθησης με ενσωματωμένο σήμα Ethernet χαμηλής θερμοκρασίας και περιστροφική σύνδεση οπτικών ινών

Το ECN000-05P1-04S-01EG-01F είναι ένας δακτύλιος ολίσθησης περιστροφικής σύνδεσης οπτικών ινών και ηλεκτρικού σήματος της CENO, ο οποίος είναι εξοπλισμένος σε μηχανήματα που λειτουργούν σε χαμηλή θερμοκρασία -40°C~+50°C. Ο δακτύλιος ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από μια σταθερή σε μια περιστρεφόμενη δομή. Οι δακτύλιοι ολίσθησης περιστροφικής σύνδεσης οπτικών ινών της CENO αναπτύσσονται για σκληρά περιβάλλοντα και απαιτητικές απαιτήσεις και αποδίδουν σε εφαρμογές αεροδιαστημικής και άμυνας.




Χαρακτηριστικά

  • Ενσωματωμένος σχεδιασμός που συνδυάζει σήμα ισχύος και περιστροφική σύνδεση οπτικών ινών
  • Σχεδιασμός χαμηλής θερμοκρασίας
  • Μπορεί να ενσωματώσει διάφορα δεδομένα
  • Εύκολη εγκατάσταση & Δωρεάν συντήρηση


Εφαρμογές

  • Ρομποτική
  • Σύστημα μεταφοράς υλικών
  • Σύστημα ραντάρ
  • Σύστημα τηλεχειρισμού
  • Ιατρικός εξοπλισμός


Προαιρετικά

  • Κύκλωμα, Τάση, Ρεύμα
  • Μήκος κύματος & τύπος ίνας
  • Υλικά επαφής / περιβλήματος
  • Δομή και εγκατάσταση
  • Ταχύτητα & θερμοκρασία λειτουργίας




Προδιαγραφές

ECN000-05P1-04S-01EG-01F

Προδιαγραφές
Ρεύμα & Κυκλώματα5 κυκλώματα * 5A; 4 κυκλώματα * σήμα; 1 * Σήμα Ethernet; 1 * Οπτική ίνα
Ονομαστική τάση0 ~ 220 VAC/VDC
Διηλεκτρική αντοχή≥1000VAC@50Hz; ≥300VAC@50Hz
Αντίσταση μόνωσης≥500MΩ@500VDC; ≥100MΩ@300VDC
Κύμα αντίστασης επαφής≤ 10mΩ
Θερμοκρασία λειτουργίας-40°C~+50°C
Υγρασία λειτουργίας60 %RH
Βαθμός προστασίας IPIP51
Ταχύτητα λειτουργίας0~300rpm
Εξωτερική διάμετροςØ56mm
Υλικό επαφήςΠολύτιμο μέταλλο
Υλικό περιβλήματοςΚράμα αλουμινίου
Μήκος καλωδίουΡότορας: 1000mm; Στάτορας: 1000mm
Τρόπος εγκατάστασηςΕγκατάσταση φλάντζας
Οπτική ίνα
Μήκος κύματος1310/1550
Απώλεια εισαγωγής＜2dB
Απώλεια επιστροφής＜30dB
Απόκλιση απώλειας εισαγωγής＜±0.5dB
ΣύνδεσμοςFC
Μήκος καλωδίουΣτάτορας: 700±10mm; Ρότορας: 1100±15mm




Σχέδιο περιγράμματος

Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring 0






Σειρά προϊόντων περιστροφικής σύνδεσης CENO Power/Signal + Fiber Optic

Ο ενσωματωμένος δακτύλιος ολίσθησης είναι η μη τυπική σειρά της CENO. Ο σχεδιασμός POWER/SIGNAL + FIBER OPTIC ROTARY JOINT σύμφωνα με ειδικές εφαρμογές, ενσωματώνει τα κυκλώματα ρεύματος, σήματος και την οπτική ίνα. Το ρεύμα του θα μπορούσε να φτάσει εκατοντάδες αμπέρ και το σήμα του θα μπορούσε να καλύψει όλα τα είδη σήματος βάσει σχετικής εφαρμογής. Η οπτική ίνα περιλαμβάνει μονοτροπικό και πολυπλοκό με διάφορα κανάλια από κανάλι σήματος έως δεκάδες κανάλια. Αυτός ο τύπος ενσωματωμένου δακτυλίου ολίσθησης έχει καλή απόδοση και διάφορες λειτουργίες, τότε χρησιμοποιείται ευρέως σε επιλογές ηλεκτρικών γερανών.



Χαμηλή θερμοκρασία Ενσωματωμένο σήμα Ethernet και οπτική ίνα Rotary Joint Slip Ring 1
