Ενσωματωμένο Power Ethernet και Pneumatic Rotary Union για Βιομηχανικό Σύστημα

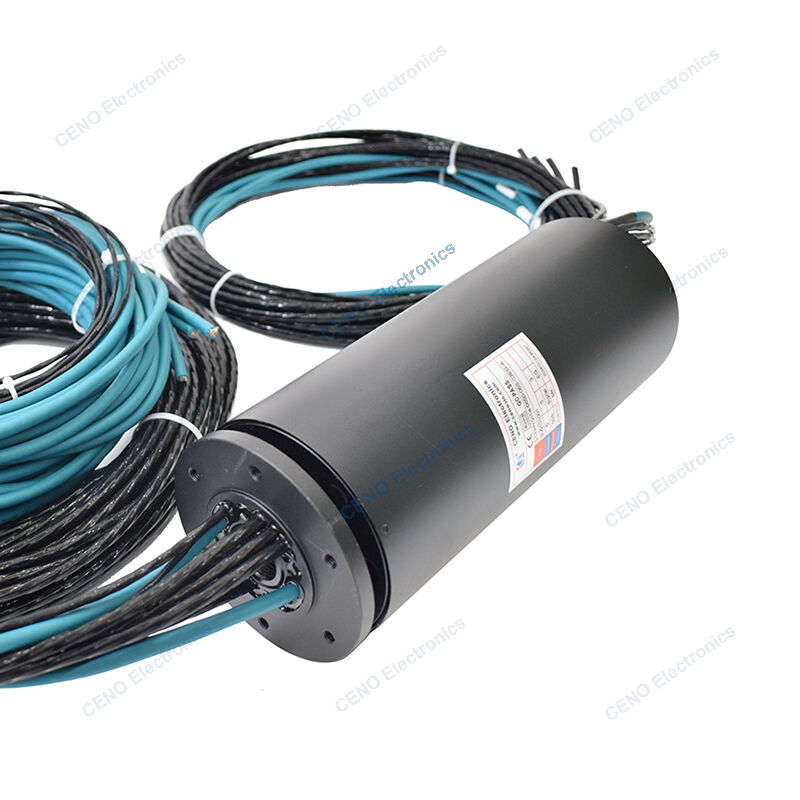

Το QCNHY0104-0650-06S-03EG-A είναι ενσωματώστε τον δακτύλιο ολίσθησης με Power, RS485, σήμα Ethernet και 1 κανάλι Air Rotary Union.Ο συνδυασμένος δακτύλιος ολίσθησης ηλεκτρικού δακτυλίου και πνευματικών ή υδραυλικών περιστροφικών ενώσεων έχει σχεδιαστεί για ορισμένες ειδικές εφαρμογές που απαιτούν τόσο ηλεκτρικό δακτύλιο όσο και pneuδικτυακές ή υδραυλικές περιστροφικές ενώσεις. Η CENO χρησιμοποιεί τα δικά της τεχνικά πλεονεκτήματα για να αναπτύξει αυτό το είδος δακτυλίου ολίσθησης, που είναι πιο βολικό για τους χρήστες κατά την εγκατάσταση και τη λειτουργία. Για περισσότερες πληροφορίες επικοινωνήστε μαζί μας.
Χαρακτηριστικά
u Διαφορετικές μορφές σφράγισης επιλέγονται ανάλογα με τις διαφορετικές εφαρμογές
u Σταθερή απόδοση, μεγάλη διάρκεια ζωής
u Το τμήμα του ηλεκτρικού δακτυλίου ολίσθησης μπορεί να ενσωματώσει ρεύμα και διάφορα σήματα
Εφαρμογές
u Χημικά & φαρμακευτικά
u Επεξεργασία τροφίμων
u Μηχανήματα κοπής με λέιζερ
u Μηχανήματα πλήρωσης
u Ιατρικός εξοπλισμός
Προαιρετικός
u Κύκλωμα, Τάση, Ρεύμα
u Κανάλια & πίεση αέρα
u Επικοινωνία / Υλικά Στέγασης
u Βαθμός προστασίας
u Ταχύτητα εργασίας & θερμοκρασία
Προσδιορισμός
|
QCNHY0104-0650-06S-03EG-A Προσδιορισμός
|
|
Ρεύμα & Κυκλώματα
|
6 * 50Α; 4 * Σήμα? 1 * Σήμα RS485. 3 * 1000M Ethernet
|
|
Ονομαστική τάση
|
0 ~ 220 VAC/VDC
|
|
Διηλεκτρική αντοχή
|
≥1000VAC@50Hz;≥300VAC@50Hz
|
|
Αντοχή στην απομόνωση
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Κύμα αντίστασης επαφής
|
≤ 30mΩ
|
|
Θερμοκρασία εργασίας
|
-20°C~+60°C
|
|
Υγρασία εργασίας
|
60 % RH
|
|
Βαθμός προστασίας IP
|
IP51
|
|
Ταχύτητα λειτουργίας
|
0~100σ.α.λ
|
|
Εξωτερική διάμετρος
|
Ø105 mm
|
|
Υλικό επαφής
|
Χρυσός σε χρυσό
|
|
Υλικό στέγασης
|
Κράμα αλουμινίου
|
|
Ροταριανή Ένωση
|
Παράμετροι
|
|
Κανάλια
|
1 * Αέρας
|
|
Πίεση Μέγ
|
1,0 MPa
|
Σχέδιο περιγράμματος
Παρατήρηση
Οι ενσωματωμένοι δακτύλιοι ολίσθησης είναι απαραίτητο στοιχείο για μηχανήματα που απαιτούν τόσο ηλεκτρική ενέργεια όσο και πνευματική ή υδραυλική μετάδοση. Αυτοί οι δακτύλιοι ολίσθησης αποτελούνται από μια πνευματική περιστροφική ένωση και μια περιστροφική άρθρωση σήματος, που συνδυάζονται για να σας δώσουν 1 κανάλι για τον αέρα και 50 κυκλώματα για έναν συλλέκτη σημάτων.
Τα οφέλη ενός ενσωματωμένου δακτυλίου ολίσθησης είναι πολλά. Αρχικά, απλοποιεί τη διαδικασία καλωδίωσης και εγκατάστασης για τον τελικό χρήστη. Με μία μόνο συναρμολόγηση, παίρνουν το καλύτερο και από τους δύο κόσμους. Αντί να χρειάζεται να εγκαταστήσουν ξεχωριστούς δακτυλίους ολίσθησης για τροφοδοσία και μετάδοση, μπορούν τώρα να βασίζονται σε έναν ενσωματωμένο δακτύλιο ολίσθησης. Αυτό όχι μόνο εξοικονομεί χρόνο αλλά και μειώνει την πολυπλοκότητα του μηχανήματος στο σύνολό του.
Ένα άλλο πλεονέκτημα είναι ότι ένας ενσωματωμένος δακτύλιος ολίσθησης βοηθά στη μείωση του αριθμού των σημείων πιθανής αστοχίας. Αντί να χρειάζεται να αντιμετωπίζετε πολλά εξαρτήματα, χρειάζεται μόνο ένας ενσωματωμένος δακτύλιος ολίσθησης. Αυτό σημαίνει λιγότερα πιθανά σημεία αστοχίας, που με τη σειρά του σημαίνει πιο στιβαρό και αξιόπιστο μηχάνημα.
Ένα άλλο πλεονέκτημα ενός ενσωματωμένου δακτυλίου ολίσθησης είναι ότι προσφέρει βελτιωμένη λειτουργική ευελιξία. Με ένα συγκρότημα, οι χρήστες μπορούν να περιστρέφονται και να εκπέμπουν ταυτόχρονα χωρίς απώλεια σήματος ή πίεσης. Αυτό είναι ιδιαίτερα χρήσιμο σε εφαρμογές όπου το μηχάνημα απαιτείται να περιστρέφεται ενώ ταυτόχρονα παρέχει αέρα ή υγρό.
Συμπερασματικά, οι ενσωματωμένοι δακτύλιοι ολίσθησης παρέχουν στους σχεδιαστές και τους χειριστές μηχανημάτων μια αξιόπιστη, εύκολη στην εγκατάσταση και ευέλικτη λύση για μετάδοση σε συνδυασμό με απαιτήσεις ισχύος. Με ένα ενιαίο συγκρότημα που συνδυάζει κανάλια συλλογής αέρα και σήματος, οι ενσωματωμένοι δακτύλιοι ολίσθησης είναι μια βολική και αποτελεσματική επιλογή για οποιαδήποτε εφαρμογή μηχανής όπου η αξιοπιστία και η ευελιξία αποτελούν κορυφαία προτεραιότητα.
