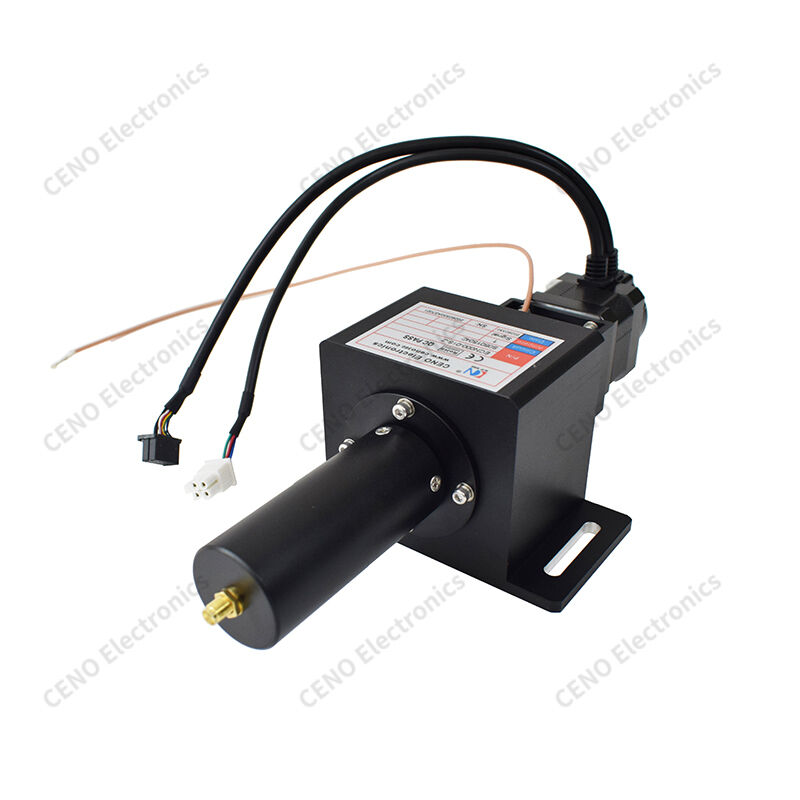

Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
  • Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων
Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων

Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων

Τόπος καταγωγής Κίνα
Μάρκα CENO
Πιστοποίηση CE,RoHS,ISO9001,UL
Αριθμό μοντέλου ECN000-01S-Z
Λεπτομέρειες για το προϊόν
Βαθμολογία προστασίας:
IP51
Υγρασία λειτουργίας:
Κάτω από 60% RH
Θερμοκρασία λειτουργίας:
-20°C ~ +60°C
Τάση λειτουργίας:
240 VAC
Αριθμός Κυκλωμάτων/Ρεύμα:
1 κανάλι × σήμα υψηλής συχνότητας
Διηλεκτρική αντοχή:
≥500 V @ 50 Hz μεταξύ των κυκλωμάτων
Αντίσταση μόνωσης:
100 MΩ @ 100 VDC
Τιμή διακύμανσης αντίστασης επαφής:
≤30 mΩ (στις 30 rps / 15 rps)
Ταχύτητα λειτουργίας:
0-2000 σ.α.λ
Διάστημα καλωδίου:
Πλευρά ρότορα: 300 mm; Πλευρά στάτορα: 300 mm
Υλικό Επικοινωνίας:
Πολύτιμο μέταλλο
Υλικό στέγασης:
Κράμα αλουμινίου, αμμοβολή και μαύρο ανοδιωμένο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 ΤΕΜ
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Αίτημα Cartons/As
Χρόνος παράδοσης
1 Εβδομάδες
Όροι πληρωμής
T/T, PayPal, Western Union
Δυνατότητα προσφοράς
1000 ΤΕΜ ΤΟ Μήνα
Περιγραφή του προϊόντος

Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων


Το ECN000-01S-Z είναι ένα CENO ολοκληρωμένο υβριδικό δαχτυλίδι ολίσθησης που συνδυάζει πολλαπλό κανάλι κυκλωμάτων ελέγχου αδύναμου ρεύματος και ένα RF ομοαξονικό κανάλι.που επιτρέπουν απεριόριστη συνεχή περιστροφή 360° για την ταυτόχρονη μεταφορά σημάτων ελέγχου χαμηλής τάσης και σημάτων ραδιοσυχνοτήτων υψηλής συχνότηταςΔιαθέτει ένα κυματοειδές συστατικό απόσβεσης για την αντιστάθμιση των αξιακών δονήσεων και την προστασία των εσωτερικών συγκροτήσεων επαφής ακριβείας, σε συνδυασμό με μια διακοσμημένη ρυθμιζόμενη πλάκα τοποθέτησης για ευέλικτη εγκατάσταση.


Χαρακτηριστικά

  • Τριπλή ολοκλήρωση σήματος
  • Κωμπός δονήσεων
  • Ηλεκτρονική καλωδίωση
  • Ρυθμίσιμη στερέωση
  • Προστασία από EMI

Εφαρμογές

  • Πίνακας περιστροφής δοκιμής ραδιοσυχνοτήτων
  • Οπτική επιθεώρηση
  • Οπτικό τσιμπάνι
  • Εξοπλισμός NDT
  • Στροφική πλατφόρμα όρασης

Προαιρετικό

  • Προσαρμοσμένη θύρα ινών
  • Τερματικό καλωδίωσης
  • Ταχύτητα περιστροφής
  • Προστασία Π.Ι.
  • Άλλα κανάλια σήματος

Προδιαγραφές

Δελτίο ΕΚΑΧ αριθ.

Προδιαγραφές

Αξιολόγηση προστασίας

 Διάκριση IP51

Υγρασία λειτουργίας

Κάτω από 60% RH

Θέρμανση λειτουργίας

-20°C ~ +60°C

Δραστηριακή τάση

240 VAC

Αριθμός κυκλωμάτων/σύστημα ρεύματος

1 κανάλι × σήμα υψηλής συχνότητας

Δυνατότητα διηλεκτρικής

≥ 500 V @ 50 Hz μεταξύ κυκλωμάτων

Αντίσταση μόνωσης

100 MΩ @ 100 VDC

Αξία διακύμανσης αντίστασης επαφής

≤ 30 mΩ (σε 30 rps / 15 rps)

Ταχύτητα λειτουργίας

0· 2000 στροφές ανά λεπτό

Διάστημα καλωδίου

Η πλευρά του περιστροφίου: 300 mm. Η πλευρά του στατήρα: 300 mm.

Υλικό επαφής

Αξιογενές μέταλλο

Υλικό στέγασης

κράμα αλουμινίου

Αμμοσφαιρισμένο και μαύρο ανωτισμένο


Σχέδιο περίγραμμα

Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων 0


Συνολική σειρά προϊόντων CENO Power/Signal + Fiber Opticrotary

Το ολοκληρωμένο δαχτυλίδι γλιστρίσματος είναι μη τυποποιημένη σειρά CENO. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT σχεδιασμός σύμφωνα με την ειδική εφαρμογή, για την ενσωμάτωση του ρεύματος, των κυκλωμάτων σήματος και του συνδυασμού οπτικών ινών.Το ρεύμα του θα μπορούσε να φθάσει έως και αρκετές εκατοντάδες άμπερες και το σήμα του θα μπορούσε να καλύψει όλα τα είδη τύπου σήματος βάσει της σχετικής εφαρμογήςΗ οπτική σύνδεση ινών περιλαμβάνει sigell-mode και multimode με διαφόρο κανάλι από κανάλι σήματος σε δεκάδες κανάλια.τότε χρησιμοποιείται ευρέως σε επιλογή ηλεκτρικό γερανό.


Υβριδικό δαχτυλίδι ολίσθησης με ένα ομοαξονικό κανάλι ραδιοσυχνοτήτων 1
