Υβριδικό Δαχτυλίδι Μεταδίδει Υψηλή Δύναμη και Αδύναμα Σινιάλα

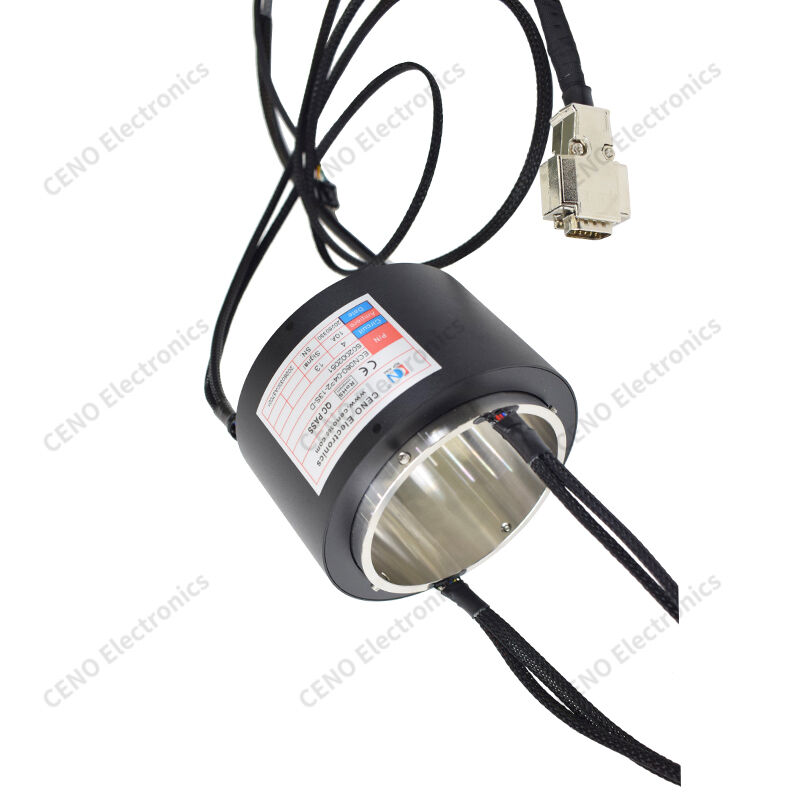

Το ECN080-04P2-13S-D είναι ένα υβριδικό δαχτυλίδι γλιστρίσματος CENO με διάτρητο διάτρητο, είναι ένας ολοκληρωμένος περιστρεφόμενος σύνδεσμος που μεταδίδει ταυτόχρονα σήματα υψηλού ρεύματος και αδύναμου ελέγχου κατά τη συνεχή περιστροφή 360°.Διαθέτει ένα μεγάλο κεντρικό κούφιο τρύπα για ομοαξονική καθοδήγηση των άξονων, σωλήνες ή καλώδια αέρα, με σφραγισμένο κιβώτιο από μαύρο ανωτισμένο αλουμίνιο, εξοπλισμένο με οπές τοποθέτησης και πινάκια θέσης.Τυλιγμένα προστατευτικά μανίκια καλύπτουν τα καλώδια του στατήρα και του περιστροφίου για την προστασία από την τριβήΤα ενσωματωμένα σύνολα επαφής από κράμα χρυσού παρέχουν σταθερή αγωγιμότητα και μια ετικέτα προδιαγραφών σημειώνει σαφώς τη διάταξη του κυκλώματος, την τάση ρεύματος, τις πιστοποιήσεις CE & RoHS για εύκολη αντιστοίχιση του εξοπλισμού.
Χαρακτηριστικά
- Υβριδικό σήμα ισχύος
- Μεγάλη διάτρηση
- Κράτες από πλεγμένο σύρμα
- Χρυσές επαφές
- Κεφάλαιο από αλουμίνιο
Εφαρμογές
- Εργασιακό τραπέζι περιστροφής
- PTZ οχήματος
- Μηχανή συσκευασίας
- Μηχανολογικά μηχανήματα
- Αυτοματοποιημένο πάγκο δοκιμών
Προαιρετικό
- Προσαρμοσμένο μείγμα κυκλωμάτων
- Μεταβλητό μέγεθος διάτρησης
- Διάρκεια καλωδίου
- Διάκριση υδροστερότητας IP
- Ειδικό ρεύμα
Προδιαγραφές
|
Ημερομηνία έναρξης ισχύος:
|
Προδιαγραφές
|
|
Αξιολόγηση προστασίας
|
Διάκριση IP54
|
|
Υγρασία λειτουργίας
|
< 90% RH
|
|
Θερμοκρασία λειτουργίας
|
¥40°C έως +85°C
|
|
Προδιαγραφές καλωδίου
|
AWG 22# κασσίτερος Teflon® UL; AWG 26# ασημένιος Teflon® UL
|
|
Δραστηριακή τάση
|
380 VAC
|
|
Αριθμός κυκλωμάτων / ρεύμα
|
4 κυκλώματα × 10 A· 13 κυκλώματα για το σήμα
|
|
Δυνατότητα διηλεκτρικής
|
≥ 1000 V @ 50 Hz μεταξύ κυκλωμάτων
|
|
Αντίσταση μόνωσης
|
500 MΩ @ 300 VDC
|
|
Αλλαγές της αντίστασης επαφής
|
≤ 70 mΩ (σε 50 στροφές ανά λεπτό)
|
|
Διάρκεια καλωδίου
|
Ροτόρ: 1500 mm; Στατήρα: 1500 mm
|
|
Μέθοδος τοποθέτησης
|
Η πλευρά του περιστροφίου στερεώνεται στον εξοπλισμό του πελάτη με βίδες
|
|
Υλικό επαφής
|
Αξιογενές μέταλλο
|
|
Υλικό στέγασης
|
Ατσάλι από ανοξείδωτο χάλυβα (άξονας) + κράμα αλουμινίου, ανθρακωμένο και μαύρο ανωτισμένο
|
|
Διάμετρος τρύπας
|
ø80 mm
|
Σχέδιο περίγραμμα
