Δακτύλιος ολίσθησης διέλευσης για αξιόπιστη περιστροφική μετάδοση ισχύος & σήματος

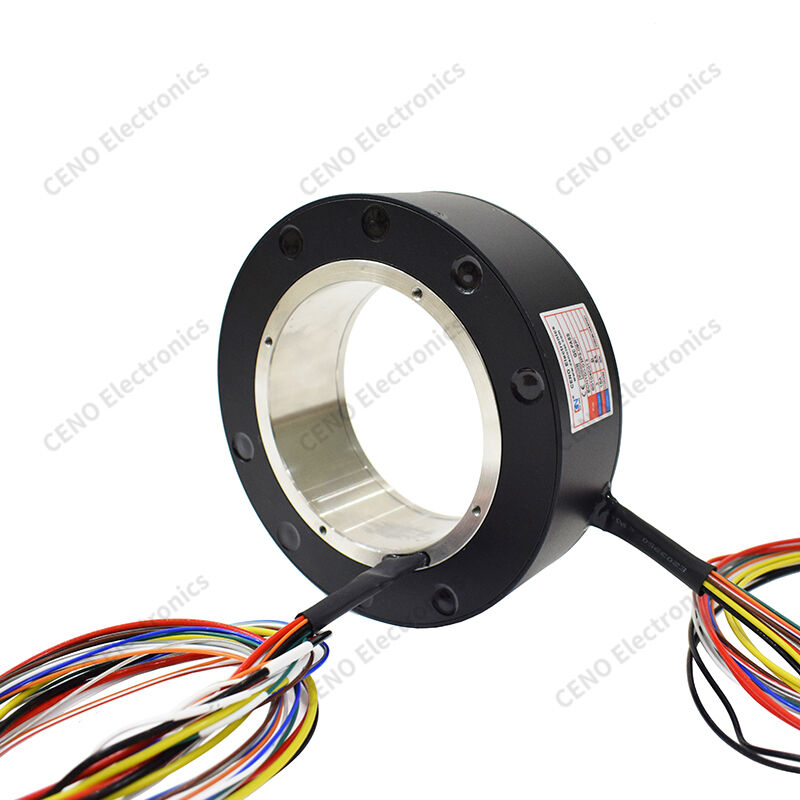

Ο ECN100-03P3-09P1 είναι ένας δακτύλιος ολίσθησης CENO με κοίλο άξονα διέλευσης και περίβλημα από κράμα αλουμινίου για βιομηχανική περιστροφική μετάδοση ισχύος & σήματος. Σχεδιασμένος με μεγάλη κεντρική οπή διέλευσης, επιτρέπει σε άξονες, αεροσωλήνες και καλώδια να περνούν από το κέντρο, εξοικονομώντας χώρο εγκατάστασης για περιστρεφόμενο εξοπλισμό. Υιοθετώντας δομή επαφής πολύτιμων μετάλλων, πραγματοποιεί άπειρη περιστροφή 360° χωρίς μπέρδεμα καλωδίων, μεταδίδοντας σταθερά ισχύ και ασθενή σήματα αισθητήρων. Εξοπλισμένος με ξεχωριστά καλώδια χρωματικά κωδικοποιημένα και στα δύο άκρα του ρότορα και του στάτορα για εύκολη καλωδίωση, με ανθεκτικά στην τριβή μανίκια καλωδίων για αποφυγή θραύσης καλωδίων. Έχει περάσει την πιστοποίηση CE και χρησιμοποιείται ευρέως σε αυτοματοποιημένα περιστροφικά μηχανήματα με αυστηρές απαιτήσεις συνεχούς περιστροφής.
Χαρακτηριστικά
- Μεγάλη οπή διέλευσης
- Περίβλημα από κράμα
- Επαφή πολύτιμων μετάλλων
- Χρωματικά κωδικοποιημένα καλώδια
- Σταθερό σήμα
- Μεγάλη διάρκεια ζωής
Εφαρμογές
- Περιστροφικοί πάγκοι εργασίας
- PTZ επιτήρησης
- Μηχανήματα κατασκευών
- Αρθρώσεις ρομπότ
- Περιστροφικές βάσεις ραντάρ
- Ιατρικές περιστροφικές συσκευές
Προαιρετικά
- Προσαρμοσμένος αριθμός καναλιών
- Διαφορετικό ρεύμα
- Υψηλότερη ταχύτητα περιστροφής
- Σφραγισμένο περίβλημα IP
- Ενσωμάτωση σήματος
- Προσαρμοσμένο μήκος καλωδίου
Προδιαγραφές
|
ECN100-03P3-09P1
|
Προδιαγραφές
|
|
Κλάση Προστασίας
|
IP54
|
|
Υγρασία Λειτουργίας
|
<90%
|
|
Θερμοκρασία Λειτουργίας
|
-40°C ~ +80°C
|
|
Προδιαγραφές Καλωδίων
|
Καλώδιο Teflon® επικασσιτερωμένο AWG14# (UL); Καλώδιο Teflon® επικασσιτερωμένο AWG16# (UL); Καλώδιο Teflon® επικασσιτερωμένο AWG22# (UL)
|
|
Τάση Λειτουργίας
|
380 VAC
|
|
Κύκλωμα/Ρεύμα
|
3 κυκλώματα × 15 A; 9 κυκλώματα × 5 A
|
|
Διηλεκτρική Αντοχή
|
≥1000 VAC @ 50 Hz μεταξύ οποιωνδήποτε δύο κυκλωμάτων
|
|
Αντίσταση Μόνωσης
|
500 MΩ @ 500 VDC
|
|
Διακύμανση Αντίστασης Επαφής
|
≤70 mΩ (μετρημένο σε 50 rpm)
|
|
Μήκος Καλωδίου: Ρότορας
|
800 mm; Στάτορας: 800 mm
|
|
Ταχύτητα Λειτουργίας
|
0–50 rpm
|
|
Μέθοδος Στήριξης
|
Άκρο ρότορα στερεωμένο στον άξονα που παρέχεται από τον πελάτη μέσω βιδών
|
|
Υλικό Επαφής
|
Πολύτιμο μέταλλο
|
|
Υλικό Περιβλήματος
|
Κράμα αλουμινίου, αμμοβολισμένο και ανοδιωμένο μαύρο
|
|
Διάμετρος Οπής Διέλευσης
|
100 mm
|
Σχέδιο περιγράμματος
Η Υπηρεσία μας
1. Απάντηση σε ερωτήματα εντός 24 ωρών.
2. Παρακαλούμε ενημερώστε μας για τα αντικείμενα που σας ενδιαφέρουν & η λογική τιμή θα σας παρασχεθεί κατά τη λήψη του νέου σας ερωτήματος το συντομότερο δυνατό.
3. Απαντήστε λεπτομερώς στην ερώτησή σας.
4. Λύσαμε το πρόβλημα μαζί σας κατά τη χρήση των προϊόντων μας.
5. Θα προσφερθούν δείγματα για τη μελλοντική μας συνεργασία.
Συχνές Ερωτήσεις
1. Τι κάνουμε;
Εστιάζουμε στην ανάπτυξη, σχεδιασμό, κατασκευή υψηλής ποιότητας δακτυλίων ολίσθησης και προσφέρουμε διάφορες λύσεις για περιστρεφόμενα συστήματα.
2. Πόσο καιρό είμαστε στην επιχείρηση;
Η CENO ίδρυσε την επιχείρηση δακτυλίων ολίσθησης από το 2009. Έχουμε χιλιάδες πελάτες που αποδέχτηκαν τα προϊόντα ή τις υπηρεσίες μας.
3. Τι είναι ένας δακτύλιος ολίσθησης;
Ένας δακτύλιος ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από ένα σταθερό σε μια περιστρεφόμενη δομή. Ένας δακτύλιος ολίσθησης μπορεί να χρησιμοποιηθεί σε οποιοδήποτε ηλεκτρομηχανικό σύστημα που απαιτεί περιστροφή κατά τη μετάδοση ισχύος ή σημάτων. Μπορεί να βελτιώσει τη μηχανική απόδοση, να απλοποιήσει τη λειτουργία του συστήματος και να εξαλείψει τα επιρρεπή σε ζημιές καλώδια που κρέμονται από κινούμενες αρθρώσεις.
4. Πώς επιλέγω έναν δακτύλιο ολίσθησης;
Η σωστή επιλογή μιας λύσης δακτυλίου ολίσθησης απαιτεί λεπτομέρειες σχετικά με τις παραμέτρους λειτουργίας της εφαρμογής σας, συμπεριλαμβανομένων των συνολικών κυκλωμάτων, της τάσης και του ρεύματος ανά κύκλωμα, της ταχύτητας λειτουργίας και του τύπου στήριξης. Ένα καλό σημείο εκκίνησης για την αναζήτησή σας είναι οι τυπικοί μας δακτύλιοι ολίσθησης. Εάν είστε βέβαιοι ότι μια προσαρμοσμένη / τροποποιημένη λύση είναι η πιο πιθανή που απαιτείται ή χρειάζεστε βοήθεια στην επιλογή σας, επικοινωνήστε μαζί μας για να ξεκινήσετε.
5. Προσφέρετε προσαρμοσμένους δακτυλίους ολίσθησης;
Ναι, εάν είστε βέβαιοι ότι μια προσαρμοσμένη / τροποποιημένη λύση είναι η πιο πιθανή που απαιτείται ή χρειάζεστε βοήθεια στην επιλογή σας, επικοινωνήστε μαζί μας για να ξεκινήσετε. Οι μηχανικοί μας θα προτείνουν την τέλεια λύση για τις ανάγκες σας.
Γιατί με την CENO
Η CENO είναι μια τεχνολογική εταιρεία στον τομέα των δακτυλίων ολίσθησης που ασχολείται με την έρευνα και ανάπτυξη, την κατασκευή και τις πωλήσεις. Διαθέτουμε προηγμένο εξοπλισμό και όργανα δοκιμών υψηλής ακρίβειας για να διασφαλίσουμε την ποιότητα των προϊόντων και την αξιόπιστη απόδοση. Η έκταση των εγκαταστάσεων καλύπτει 3000 τετραγωνικά μέτρα και βρίσκεται στη Σενζέν της Κίνας.
Πιστοποίηση
ISO9001, CE, RoHS, UL, Αντιεκρηκτικό
Πλεονέκτημα CENO
Τα μέλη της ομάδας μηχανικών έχουν πάνω από 10 χρόνια εμπειρίας στον τομέα των δακτυλίων ολίσθησης. Οι χειριστές που εργάζονται σε κρίσιμες διαδικασίες είναι όλοι πιστοποιημένοι μέσω εσωτερικής εκπαίδευσης.
