Ethernet Slip Ring 100Mbps OEM περιστρεφόμενος συνδέτης

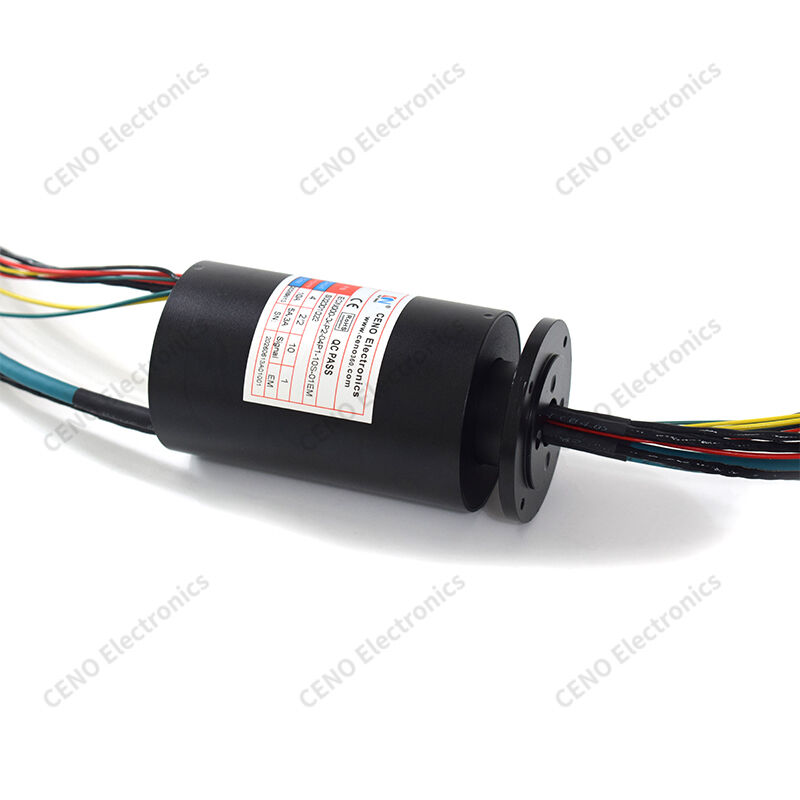

Το ECN000-04P2-04P1-10S-01EM είναι CENO φλάντζο-εγκατεστημένο δαχτυλίδι διασύνδεσης Ethernet υιοθετεί ακριβείς συναρμολογήσεις επαφής χρυσού για τη μετάδοση ισχύος,σήματα ελέγχου και δεδομένα Ethernet 100Mbps μέσω συνεχούς περιστροφής 360°Η ενσωματωμένη φλάντσα τοποθέτησης επιτρέπει την άμεση συναρμολόγηση χωρίς επιπλέον προσαρμοστές.Αυτός ο ανθεκτικός συνδετήρας περιστροφής δεδομένων περνά την επιθεώρηση CE & RoHS και είναι προσαρμοσμένος για χύδη OEM παραγγελίες μεσαίας ταχύτητας περιστροφής βιομηχανικών μηχανών.
Χαρακτηριστικά
- Εγκατάσταση φλάντζας
- Χρυσές επαφές
- Δικτυακό δίκτυο Ethernet
- Αντίστοιχη αντίσταση
Εφαρμογές
- Κάμερες PTZ
- Πλακέτες περιστροφής
- Τεχνικές συσκευές ελέγχου
- Συσκευές συσκευασίας
Προαιρετικό
- μήκος καλωδίου
- Σφραγίδες RJ45
- Καλωδίωση ασπίδας
- Διαμόρφωση κυκλώματος
Προδιαγραφές
|
Ημερομηνία έναρξης ισχύος:
|
Προδιαγραφές
|
|
Αξιολόγηση προστασίας
|
Διάκριση IP51
|
|
Υγρασία λειτουργίας
|
κάτω του 60% RH
|
|
Θερμοκρασία λειτουργίας
|
-40°C έως +60°C
|
|
Προδιαγραφές συρμάτων
|
AWG17#/22# κονιοποιημένο καλώδιο τεφλόνου, δύο-πυρήνων/τέσσερις-πυρήνων στροβιλισμένο ζευγάρι με προστασία (0,2 mm2), CAT6
|
|
Δραστηριακή τάση
|
0°48 VAC/VDC
|
|
Αριθμός κυκλωμάτων/στροφή
|
4 κυκλώματα × 10 A (48 V), 2 κυκλώματα × 5 A (24 V),
2 κυκλώματα × 3 A (24 V), 1 ομάδα × CAN·
1 ομάδα × RS422· 1 ομάδα × RS485·
1 ομάδα × 100 Mbps Ethernet
|
|
Δυνατότητα διηλεκτρικής
|
≥ 500 VAC @ 50 Hz μεταξύ δύο κυκλωμάτων
|
|
Αντίσταση μόνωσης
|
≥ 100 MΩ @ 300 VDC
|
|
Αλλαγές της αντίστασης επαφής
|
≤ 30 mΩ (όταν λειτουργεί σε 600 στροφές ανά λεπτό)
|
|
Διάρκεια μολύβδου
|
Ροτόρ: 500 mm, στατήρα: 500 mm
|
|
Ταχύτητα λειτουργίας
|
0 ̊60 στροφές ανά λεπτό
|
|
Μέθοδος τοποθέτησης
|
το άκρο του περιστροφίου στερεώνεται στον άξονα που παρέχεται από τον πελάτη με βίδες
|
|
Υλικό επαφής
|
πολύτιμο μέταλλο
|
|
Υλικό στέγασης
|
κράμα αλουμινίου, αμμοκροτημένο και μαύρο ανωτισμένο
|
Σχέδιο περίγραμμα
Γιατί με το CENO;
Η CENO είναι μια τεχνολογική εταιρεία στον τομέα των δαχτυλιδιών που ασχολούνται με την έρευνα και την ανάπτυξη, την παραγωγή και τις πωλήσεις.Έχουμε προηγμένο εξοπλισμό και υψηλής ακρίβειας όργανα δοκιμής για να διασφαλίσουμε την ποιότητα των προϊόντων και την αξιόπιστη απόδοσηΗ περιοχή της εγκατάστασης καλύπτει 3000 τετραγωνικά μέτρα και βρίσκεται στο Shenzhen της Κίνας.
Πιστοποίηση
ISO9001, CE, RoHS, UL, Ασφαλής από εκρήξεις
Πλεονέκτημα CENO
Τα μέλη της μηχανικής ομάδας έχουν περισσότερα από 10 χρόνια εμπειρίας στον τομέα των δακτυλίων γλιστρίσματος. Οι χειριστές εργάζονται σε κρίσιμες διαδικασίες και είναι όλοι ειδικευμένοι με εσωτερική εκπαίδευση.
