Δακτύλιος ολίσθησης Ethernet με σκληρό ανοδιωμένο περίβλημα για σταθερότητα μεγάλης διάρκειας

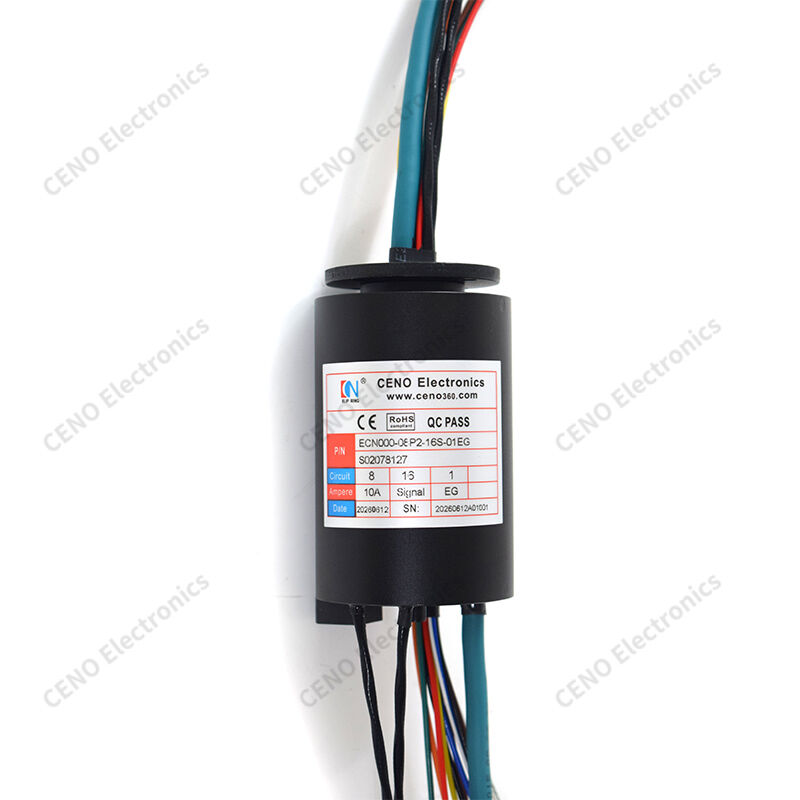

Ο ECN000-08P2-16S-01EG είναι ένας δακτύλιος ολίσθησης Ethernet της CENO που επιτρέπει ταυτόχρονη μεταφορά ισχύος, σήματος και Ethernet κατά την περιστροφή 360° χωρίς γωνιακό περιορισμό. Η εσωτερική διαμέριση καναλιών διατηρεί την ακεραιότητα των δεδομένων άθικτη υπό συνεχή κυκλική κίνηση. Το σκληρό ανοδιωμένο περίβλημα αλουμινίου παρέχει αξιόπιστη μηχανική σταθερότητα για μακροχρόνια ανάπτυξη στο πεδίο. Κάθε μονάδα υποβάλλεται σε επικύρωση ζωντανής περιστροφής πριν από την αποστολή. Συμμορφούμενο με τους κανονισμούς CE και RoHS, υποστηρίζει μαζική προμήθεια και προσαρμοσμένες τροποποιήσεις για κατασκευαστές μηχανημάτων, κατασκευασμένο για περιστροφικό εξοπλισμό που χρειάζεται συνδυασμένη δρομολόγηση δεδομένων ισχύος και δικτύου.
Χαρακτηριστικά
- Ακεραιότητα δεδομένων
- Διαμερισμένα κανάλια
- Σκληρό ανοδιωμένο
- Στήριξη με φλάντζα
- Σταθερό μεγάλης διάρκειας
Εφαρμογές
- Σύστημα Pan-tilt
- Περιστροφικός σταθμός εργασίας
- Ρομποτικός ενεργοποιητής
- Περιστροφικό σύστημα δοκιμών
- Περιστροφική βάση οπτικής παρακολούθησης
Προαιρετικό
- Χρώματα καλωδίων
- Ρύθμιση μείωσης ισχύος
- Προστασία άξονα
- Ανακούφιση από κάμψη
- Ανάθεση ακροδεκτών
Προδιαγραφές
|
ECN000-08P2-16S-01EG
|
Προδιαγραφές
|
|
Βαθμός προστασίας
|
IP51
|
|
Υγρασία λειτουργίας
|
Κάτω από 60% RH
|
|
Θερμοκρασία λειτουργίας
|
-20°C έως +60°C
|
|
Προδιαγραφές καλωδίων
|
Καλώδιο θωρακισμένο με δύο αγωγούς, στριφτό ζεύγος, επικασσιτερωμένο PTFE UL, AWG17#/24#, CAT
|
|
Τάση λειτουργίας
|
0~24VAC/VDC
|
|
Αριθμός κυκλωμάτων/Ρεύμα
|
8 κυκλώματα × 10A; 12 κυκλώματα × σήμα; 2 ομάδες × RS485; 1 ομάδα × Gigabit Ethernet
|
|
Διηλεκτρική αντοχή
|
≥300VAC@50Hz μεταξύ δύο κυκλωμάτων
|
|
Αντίσταση μόνωσης
|
100MΩ@300VDC
|
|
Διακύμανση αντίστασης επαφής
|
≤30mΩ (λειτουργία σε 50rpm)
|
|
Μήκος καλωδίου
|
Rotor: 600mm; Stator: 600mm
|
|
Ταχύτητα λειτουργίας
|
0~300rpm
|
|
Μέθοδος στήριξης
|
Άκρο ρότορα κινούμενο από επίπεδη θέση, άκρο στάτορα στερεωμένο με φλάντζα
|
|
Υλικό επαφής
|
Πολύτιμο μέταλλο/χρυσός προς χρυσό
|
|
Υλικό περιβλήματος
|
Κράμα αλουμινίου, αμμοβολή και μαύρη ανοδίωση
|
|
Διάρκεια ζωής
|
10 εκατομμύρια περιστροφές
|
Σχέδιο περιγράμματος
