Ενσωματώστε RF δαχτυλίδι γλιστ με σήμα Ethernet ισχύος και ραδιοσυχνοτήτων περιστρεφόμενη ένωση

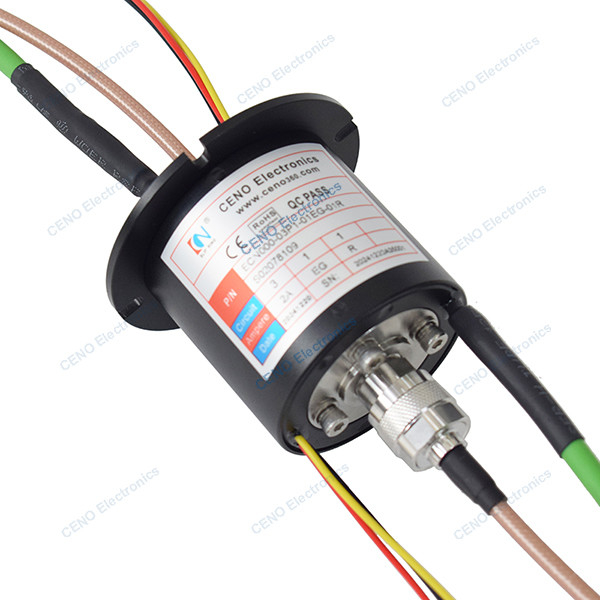

Το ECN000-03P1-01EG-01R είναι το νέο ολοκληρωμένο RF Slip Ring της CENO, το οποίο συνδυάζει κυκλώματα ηλεκτρικής ενέργειας, σήμα Ethernet και σήμα RF 1 καναλιού.,έχουν σχεδιαστεί για τη βιομηχανία ραντάρ. Παραμέτροι όπως ο τύπος σήματος μπορούν να καλύπτουν όλους τους τύπους σύμφωνα με διαφορετικές εφαρμογές, αυτός ο τύπος δαχτυλιδιού ολίσθησης έχει σταθερή απόδοση,πληροί τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας EMCΓια περισσότερες πληροφορίες επικοινωνήστε μαζί μας.
Προδιαγραφές
|
Ειδικότερα:
|
Προδιαγραφές |
| ρεύμα και κυκλώματα |
3 * 6A, 1 * 1000M σήμα Ethernet |
| Διοριστική τάση |
0 ~ 220 VAC/VDC |
| Δυνατότητα διηλεκτρικής |
≥ 500VAC@50Hz· ≥ 300VAC@50Hz |
| Αντίσταση απομόνωσης |
Διάταξη 5 |
| Αντίσταση επαφής |
≤ 30mΩ (50rpm) |
| Υλικό επαφής |
Πολύτιμο μέταλλο |
| Υλικό στέγασης |
Σύνθετα αλουμινίου |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C; -45°C~+65°C |
| Εργασιακή υγρασία |
95 % RH |
| Βαθμός προστασίας ΠΙ |
Διάκριση IP54 |
| Ταχύτητα λειτουργίας |
0~7 στροφές ανά λεπτό |
| μήκος καλωδίου μολύβδου |
Κατ'προσαρμογή. |
| Εγκατάσταση |
Εγκατάσταση φλάντζης |
| Ραδιοσυχνότητα |
|
| Περιοχή συχνοτήτων |
DC-2GH |
| Αντίσταση |
50Ω |
| Εισαγωγή απώλειας |
≤ 2,5 dB |
| Εισαγωγή εύρους απώλειας |
< 0,1 dB |
| VSWR |
< 1.3 |
| Κύμα VSWR |
< 0.1 |
| Μέση ισχύς |
250w |
| Μέγεθος καλωδίου μολύβδου |
Κατ'προσαρμογή. |
| μήκος καλωδίου μολύβδου |
200 ± 5 mm |
| Τύπος συνδέσμου |
Ν. Τζέι |
| Υλικό επαφής |
Χρυσό σε χρυσό |
| Υλικό στέγασης |
Άλλες χημικές ουσίες |
Χαρακτηριστικά
- Συνδυασμός Ethernet, Ηλεκτρική ενέργεια και RF περιστρεφόμενη κοινή
- Σταθερή απόδοση και ποικιλία λειτουργιών
- Εύκολη εγκατάσταση & Δωρεάν συντήρηση
Εφαρμογές
- Άντενα ραντάρ
- Βίντεο HD
- Ράδαρα ελέγχου εναέριας κυκλοφορίας
- Ναυσιπλοΐα
- Ηλεκτρονικά μέτρα
Προαιρετικό
- Κύκλοι, τάση, ρεύμα
- Σήμα και κανάλια
- Επικοινωνία / Υλικά στέγασης
- Κατηγορία προστασίας
- Ταχύτητα και θερμοκρασία εργασίας
Σχέδιο περίγραμμα
