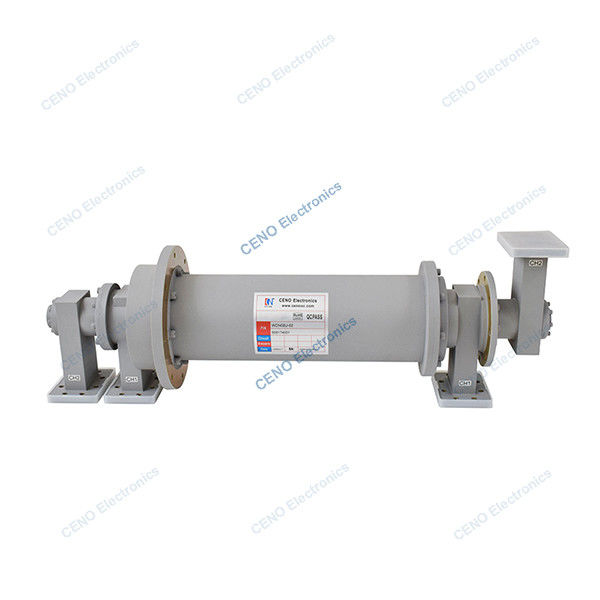

Δαχτυλίδι γλιστρίσματος με 2 κανάλια CPRG187G Ραδιοσυχνότητα περιστρεφόμενη αρθρώση
Το WCN02U-02 είναι CENO κύμα καθοδήγηση Rotary Joint με 2 κανάλια CPRG 187G.Ο οδηγός κυμάτων είναι ένα δομικό στοιχείο που χρησιμοποιείται για να καθοδηγεί τη μετάδοση ηλεκτρομαγνητικών κυμάτων υψηλής συχνότητας (όπως τα μικροκύματα ή τα χιλιοστιαία κύματα)Η αρχή λειτουργίας του βασίζεται στα χαρακτηριστικά αντανάκλασης και διάδοσης των ηλεκτρομαγνητικών κυμάτων μέσα σε ένα κλειστό ή ανοιχτό όριο.Μπορεί να μεταφέρει αποτελεσματικά ηλεκτρομαγνητική ενέργεια σε συγκεκριμένη ζώνη συχνοτήτων, μειώνοντας παράλληλα τις απώλειες μετάδοσης και διαρροές ακτινοβολίας.
Προδιαγραφές
| Ονομασία καναλιού |
Κανάλι 1 |
Κανάλι 2 |
| Τύπος διεπαφής / υλικό / επιφάνεια |
CPRG 187G / κράμα αλουμινίου / χρωματισμένο |
CPRG 187G / κράμα αλουμινίου / χρωματισμένο |
| Περιοχή συχνοτήτων |
4.4-4.5GHz / 4.8-4.9GHz |
4.4-4.5GHz / 4.8-4.9GHz |
| Δυνατότητα αιχμής ισχύος |
250 kW/min |
250 kW/min |
| Μέση ισχύς |
1000 kW /min |
1000 kW /min |
| VSWR μέγιστο |
1.25 |
1.25 |
| Διακύμανση VSWR κατά την περιστροφή, μέγιστη |
0.1 |
0.1 |
| Απώλεια εισαγωγής, μέγιστο |
00,4 dB |
0.5dB |
| Διακύμανση απώλειας εισαγωγής κατά την περιστροφή, μέγιστη |
00,1 dB |
00,1 dB |
| Απομόνωση μεταξύ |
60 dB |
| Θερμοκρασία λειτουργίας |
-20°C~55°C |
| Ταχύτητα περιστροφής |
10RPM κατ' ανώτατο όριο, λειτουργία 6RPM |
Χαρακτηριστικά
- Αποδοτική μετάδοση σήματος υψηλής συχνότητας
- Χαμηλή κατανάλωση ενέργειας και υψηλή ισχύς
- Ηλεκτρομαγνητικές παρεμβολές
Εφαρμογές
- Μηχανή αυτοματοποίησης
- Σύστημα ραντάρ
- Επικοινωνία μέσω δορυφόρου
- Επικοινωνία μικροκυμάτων
- Ιατρικός εξοπλισμός
Προαιρετικό
- Περιοχή συχνοτήτων
- Διάδρομοι
- Απώλεια εισαγωγής
- Καθορισμένη ταχύτητα
- Θερμοκρασία λειτουργίας
Σχέδιο περίγραμμα
