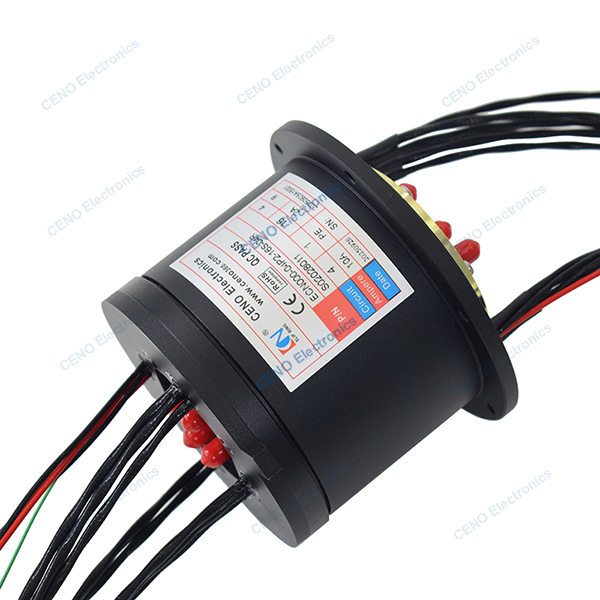

4 κανάλια RF Rotary Joint συνδυασμένη ηλεκτρική ενέργεια δαχτυλίδι γλίστρου σε χαμηλή θερμοκρασία
Το ECN000-04P2-16S-04R είναι ένα συνδυασμένο κύκλωμα CENO με ολοκληρωμένο δαχτυλίδι ολίσθησης ηλεκτρικής ενέργειας και 4 καναλιών ραδιοσυχνοτήτων για τον εξοπλισμό που λειτουργεί σε θερμοκρασία από -40 °C έως +85 °C.Τύπος συνδέσμου SMA και εύρος συχνοτήτων 0-4GHzΟ θεμελιώδης λόγος για τον σχεδιασμό ενός ενσωματωμένου δαχτυλιδιού είναι η επίλυση του προβλήματος της συνεχούς και αξιόπιστης μετάδοσης διαφόρων ενεργειών και σημάτων μεταξύ των σταθερών και των περιστρεφόμενων τμημάτων.Για το πώς CENO ενσωματώσει δαχτυλίδι γλιστ μπορεί να ταιριάζει στην εφαρμογή σας παρακαλούμε επικοινωνήστε μαζί μας.
Προδιαγραφές
| Δελτίο ΕΚΑΧ αριθ.Προδιαγραφές |
| ρεύμα και κυκλώματα |
4 κυκλώματα * 10A, 1 * PE, 16 κυκλώματα * 2A |
| Διοριστική τάση |
0 ~ 220 VAC/VDC |
| Δυνατότητα διηλεκτρικής |
≥ 1000VAC@50Hz· ≥ 300VAC@50Hz |
| Αντίσταση απομόνωσης |
Διάταξη 5 |
| Κύμα αντίστασης επαφής |
≤ 15mΩ |
| Θερμοκρασία λειτουργίας |
-40°C~+85°C |
| Εργασιακή υγρασία |
60 % RH |
| Βαθμός προστασίας ΠΙ |
Διάκριση IP54 |
| Ταχύτητα λειτουργίας |
0~30 στροφές ανά λεπτό |
| Εξωτερική διάμετρος |
Ø90mm |
| Υλικό επαφής |
Πολύτιμο μέταλλο |
| Υλικό στέγασης |
Σύνθεση αλουμινίου |
| Ζωή χρήσης |
3 εκατ. περιστροφή |
| μήκος καλωδίου μολύβδου |
Κατ'προσαρμογή. |
| Ροταριακή Ένωση RF |
|
| Διάδρομος |
Κανάλι 1 |
Κανάλι 2 - 4 |
| Τύπος συνδέσμου |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Περιοχή συχνοτήτων |
0 έως 4 GHz |
0 έως 4 GHz |
| Επικαιροποιημένη μέθοδος |
1.35 |
1.5 |
| Απώλεια εισαγωγής (μέγιστο) |
00,6 dB |
00,8 dB |
| κύμα απώλειας εισαγωγής (μέγιστο) |
0.15dB |
0.15dB |
| Απομόνωση |
60 dB |
60 dB |
Χαρακτηριστικά
- Ενσωματώστε σχεδιασμό συνδυάζουν σήμα ισχύος και 4 κανάλια RF κοινή
- Απλώς δομή συστήματος & βελτιστοποίηση καλωδίου & κοστούμι χαμηλή θερμοκρασία
- Εύκολη εγκατάσταση & Δωρεάν συντήρηση
Εφαρμογές
- Άμυνα και αεροδιαστημική
- Τεχνική αυτοματοποίηση υψηλού επιπέδου
- Βιομηχανικό ρομπότ
- Πίνακας δορυφορικής επικοινωνίας
- Ιατρικός εξοπλισμός
Προαιρετικό
- Κύκλωμα, τάση, ρεύμα
- Διάστημα καναλιών και συχνοτήτων
- Επικοινωνία / Υλικά στέγασης
- Τύπος συνδέσμου και βαθμός IP
- Ταχύτητα και θερμοκρασία εργασίας
Σχέδιο περίγραμμα
