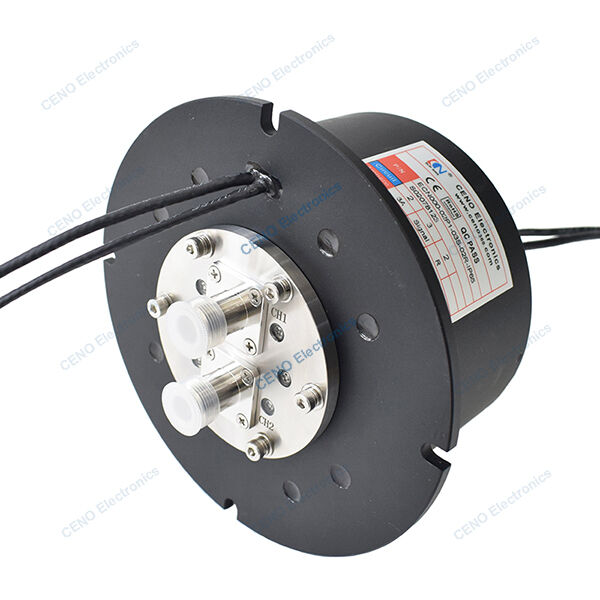

Δακτύλιος ολίσθησης χαμηλής θερμοκρασίας, ενσωματωμένη ισχύς και ραδιοσυχνότητα, συνδυασμένος περιστροφικός σύνδεσμος RF
Το ECN000-02P1-03S-02R-IP65 είναι ένας ενσωματωμένος δακτύλιος ολίσθησης RF που συνδυάζει κυκλώματα ηλεκτρικής ισχύος, σήματος και 2 καναλιών περιστροφικό σύνδεσμο ραδιοσυχνοτήτων, κατάλληλο για περιβάλλοντα χαμηλής θερμοκρασίας. Οι ενσωματωμένοι δακτύλιοι ολίσθησης CENO είναι μια πολυλειτουργική λύση περιστροφικής σύνδεσης που ενσωματώνει σε μεγάλο βαθμό διάφορες μονάδες μετάδοσης, όπως δακτύλιο ολίσθησης ισχύος, forjs, περιστροφικό σύνδεσμο RF και πνευματικά/υδραυλικά κανάλια, ειδικά σχεδιασμένα για ταυτόχρονη περιστροφική μετάδοση σε πολύπλοκα συστήματα. Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας.
Προδιαγραφές
| ECN000-02P1-03S-02R-IP65 Προδιαγραφές |
| Ρεύμα & Κυκλώματα |
2 * 3A; 3 *10 Σήμα |
| Ονομαστική τάση |
0 ~ 220 VAC/VDC |
| Διηλεκτρική αντοχή |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Αντίσταση μόνωσης |
≥500MΩ@500VDC;≥100MΩ@300VDC |
| Κύμα αντίστασης επαφής |
≤ 30mΩ |
| Θερμοκρασία λειτουργίας |
-40°C~+60°C(W); -45°C~+70°C (S) |
| Υγρασία λειτουργίας |
60 %RH |
| Βαθμός προστασίας IP |
IP65 |
| Ταχύτητα λειτουργίας |
0~30rpm |
| Εξωτερική διάμετρος |
Ø130mm |
| Υλικά |
Ευγενή μέταλλα; Κράμα αλουμινίου |
| Εγκατάσταση |
Εγκατάσταση φλάντζας |
| ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΣΥΝΔΕΣΜΟΣ RF |
|
| Κανάλια |
Κανάλι 1 |
Κανάλι 2 |
| Τύπος συνδέσμου |
N-K(50Ω) |
N-K(50Ω) |
| Εύρος συχνοτήτων |
DC έως 1GHz |
DC έως 1GHz |
| Μέση ισχύς (max) |
60W |
20W |
| WSR (max) |
1.25 |
1.3 |
| WSRC (max) |
0.1 |
0.15 |
| Απώλεια εισαγωγής (max) |
0.3dB |
0.4dB |
| Ρυθμός απώλειας εισαγωγής (max) |
0.1dB |
0.1dB |
| Απομόνωση |
70dB |
70dB |
Χαρακτηριστικά
- Συμπαγής δομή με ενσωματωμένο σχεδιασμό & σήματα/δεδομένα επιλογής
- Κατάλληλο για χαμηλή θερμοκρασία, Σταθερή απόδοση, τύπος υψηλής στεγανοποίησης
- Εύκολη εγκατάσταση & Δωρεάν συντήρηση
Εφαρμογές
- Αυτόματο μηχάνημα
- Επιστημονική έρευνα Πλοήγηση
- Ραντάρ ελέγχου εναέριας κυκλοφορίας
- Σύστημα φωτοηλεκτρικής κάψουλας
- Βίντεο υψηλής ευκρίνειας
Προαιρετικό
- Κύκλωμα, Τάση, Ρεύμα
- Κανάλια / Εύρος συχνοτήτων
- Υλικά επαφής / περιβλήματος
- Βαθμός προστασίας
- Ταχύτητα & θερμοκρασία λειτουργίας
Σχέδιο περιγράμματος
