Χαμηλή θερμοκρασία Ενσωματωμένη ισχύς RF δαχτυλίδι γλιστρίματος με ραδιοσυχνότητα περιστρεφόμενη άρθρωση

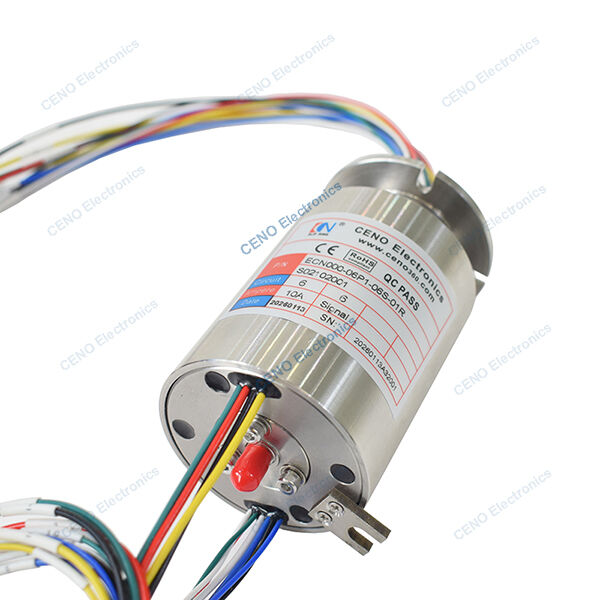

Το ECN000-06P1-06S-01R είναι ένα CENO ολοκληρωμένο κυκλικό κύκλωμα συνδυασμού κυκλωμάτων με ισχύ και 1 κανάλι ραδιοσυχνότητας με συχνότητα DC ~ 30GHz που ταιριάζει για περιβάλλον από -55 °C έως +85 °C.Τα CENO Integrated Slip Rings είναι μια πολυλειτουργική λύση περιστροφικής σύνδεσης που ενσωματώνει σε μεγάλο βαθμό διάφορες μονάδες μετάδοσης όπως τα δαχτυλίδια power slip, forjs, RF περιστρεφόμενες διεπαφές, και υδραυλικά/πνευματικά κανάλια.και υγρά/αέρια σε σύνθετα συστήματαΓια περισσότερες πληροφορίες επικοινωνήστε μαζί μας.
Προδιαγραφές
| Δελτίο ΕΚΑΧ αριθ.Προδιαγραφές |
| ρεύμα και κυκλώματα |
6 *10Α; 6 * Σημάδι |
| Διοριστική τάση |
0 ~ 240 VAC/VDC |
| Δυνατότητα διηλεκτρικής |
≥ 500VAC@50Hz |
| Αντίσταση απομόνωσης |
≥ 500MΩ@500VDC |
| Κύμα αντίστασης επαφής |
≤ 10mΩ |
| Θερμοκρασία |
-40°C~+70°C(Δ); -55°C~+85°C (Σ) |
| Εργασιακή υγρασία |
60 % RH |
| Βαθμός προστασίας ΠΙ |
Διάκριση IP61 |
| Ταχύτητα λειτουργίας |
0~60 στροφές ανά λεπτό |
| Εξωτερική διάμετρος |
Ø56 χιλιοστά |
| Υλικό επαφής |
Πολύτιμο μέταλλο |
| Υλικό στέγασης |
Ατσάλι ατσάλι |
| RF |
Παράμετροι |
| Διάδρομος |
1 |
| Περιοχή συχνοτήτων |
DC-30GHz |
| Δύναμη (18GHz) |
20w@18GHz |
| VSWR, μέγιστο |
1.35@DC~8GHz·
1.75@DC8~18GHz·
2.5@DC18~30GHz
|
| VSWR WOW, μέγιστο |
0.15 |
| Απώλεια εισαγωγής, μέγιστο |
0.15dB |
| Μεταβολή φάσης 360, μέγιστο |
1.5dB |
Χαρακτηριστικά
1 Προαιρετικά κανάλια ραδιοφωνίας έως 8
2 Κύκλοι ισχύος 1 - 300 προαιρετικά
3 Σταθερή απόδοση, ποικιλία λειτουργιών
4 Φόρεμα χαμηλής θερμοκρασίας -55°C~+85°C
5 Εύκολη εγκατάσταση & Δωρεάν συντήρηση.
Εφαρμογές
1 Αντένα ραντάρ
2 HD βίντεο
3 Γήινος δορυφορικός σταθμός
4 Εξοπλισμός μεταφοράς
5 Ιατρικός εξοπλισμός
Προαιρετικό
1 Κύκλωμα, τάση, κανάλια
2 Περιοχή συχνοτήτων
3 Δομή
4 Βαθμός προστασίας
5 ταχύτητα και θερμοκρασία εργασίας
Σχέδιο περίγραμμα
